在半導體制造流程中，半導體封裝是至關重要的一環。它是指將通過測試的晶圓，按照產品型號及功能需求，加工得到獨立芯片的過程。封裝質量直接關系到芯片的電氣性能、散熱能力、可靠性及使用壽命。那么，如何高效、準確地觀察和分析半導體封裝的內部結構與缺陷？金相顯微鏡成為這一領域不可或缺的檢測工具。

一、什么是半導體封裝？

簡單來說，半導體封裝是將晶圓上的裸芯片進行切割、固定、引線鍵合、塑封或陶瓷封裝，最終形成可安裝于電路板上的獨立元件。常見封裝形式包括DIP、QFP、BGA、SOP等。在封裝過程中，可能出現引線偏移、空洞、分層、裂紋、污染物等缺陷，這些都需要借助高分辨率顯微鏡進行檢查。

二、為什么觀察半導體封裝要選用金相顯微鏡？

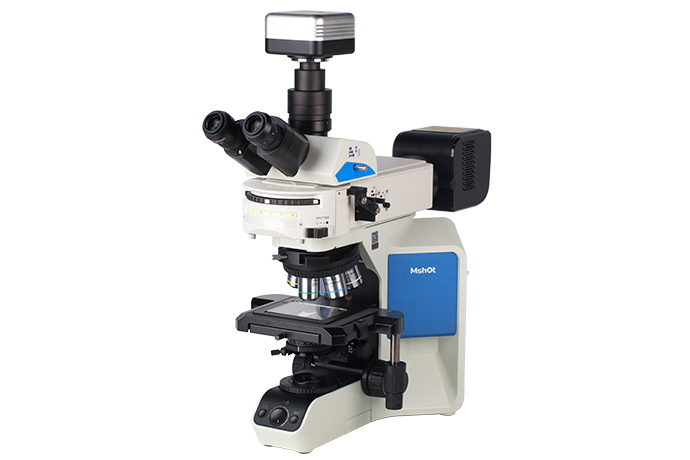

金相顯微鏡是專為工業材料及電子元器件檢驗設計的光學顯微鏡。與普通生物顯微鏡不同，它具備以下針對半導體封裝檢測的獨特優勢：

• 明/暗場物鏡：明場適用于觀察芯片表面、引線框架、焊點等反射較強的區域；暗場則能清晰呈現微小劃痕、污染物及低反差結構，便于發現封裝表面的細微缺陷。

• 偏光觀察裝置：可有效區分不同材料（如樹脂、金屬、硅）的界面，增強對比度，幫助識別應力分布及異物。

• 大視野目鏡：適合快速掃描封裝基板、多引腳器件，提高檢測效率。

• 柯勒照明系統（透/反射照明）：提供均勻、無眩光的視場，確保圖像清晰銳利，避免因光線不均導致的誤判。

三、金相顯微鏡下能觀察到半導體封裝的哪些細節？

通過金相顯微鏡，可以直觀地檢查以下內容：

• 芯片與基板的結合層：是否存在空洞或分層。

• 引線鍵合質量：焊點形狀、金球或鋁線的形貌及鍵合強度。

• 塑封體內部缺陷：氣孔、裂紋、填充不良等。

• 表面污染物：灰塵、殘留物或離子污染痕跡。

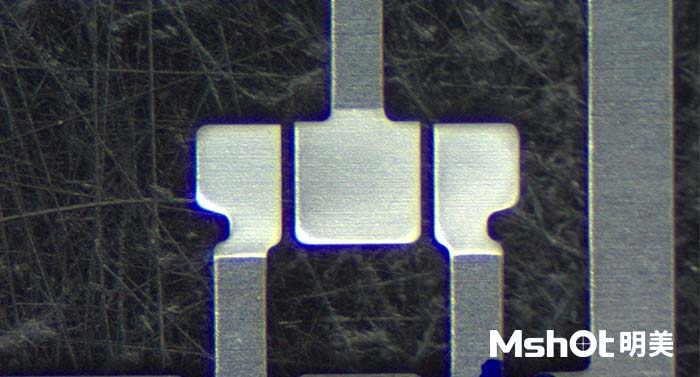

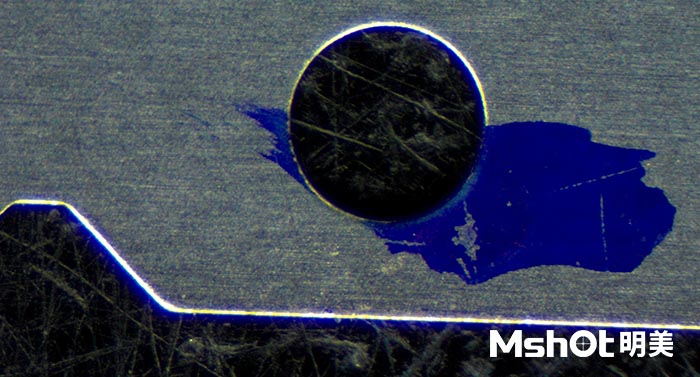

  下圖為我司金相顯微鏡拍攝的一組半導體封裝實拍圖片，展示了典型封裝結構及常見缺陷形態。

四、金相顯微鏡的主要應用領域

除了半導體封裝檢測，金相顯微鏡還廣泛應用于：

• 半導體硅晶片、集成電路（IC）的工藝檢查

• LCD基板、LED芯片、精密電子元器件

• 金屬材料金相組織分析（如晶粒度、涂層厚度）

• 固體粉末、纖維、薄膜等透明或不透明樣品

因此，在電子封裝、質量檢測、失效分析及研發實驗室中，金相顯微鏡是一項基礎且重要的裝備。

五、總結：如何為半導體封裝檢測選擇合適的顯微鏡？

如果你正在從事半導體封裝的生產、質量控制或失效分析工作，配備明/暗場物鏡與偏光裝置的金相顯微鏡將大幅提升檢測準確性與效率。歡迎聯系我們獲取更多實拍樣圖或產品參數。
