【技術指南】告別模糊！顯微鏡目鏡與相機清晰度不同步？手把手教你同步調校
發布時間：2025-12-18
訪問量：417
1、準備工作
將樣品置于顯微鏡載物臺，目鏡屈光度調至“0”，選用10×物鏡進行初步對焦。
2、判斷接口類型并調節
若切換至相機光路后圖像模糊，需根據相機接口類型進行調節。
3、若連接的是1倍接口（以TV1×C為例）

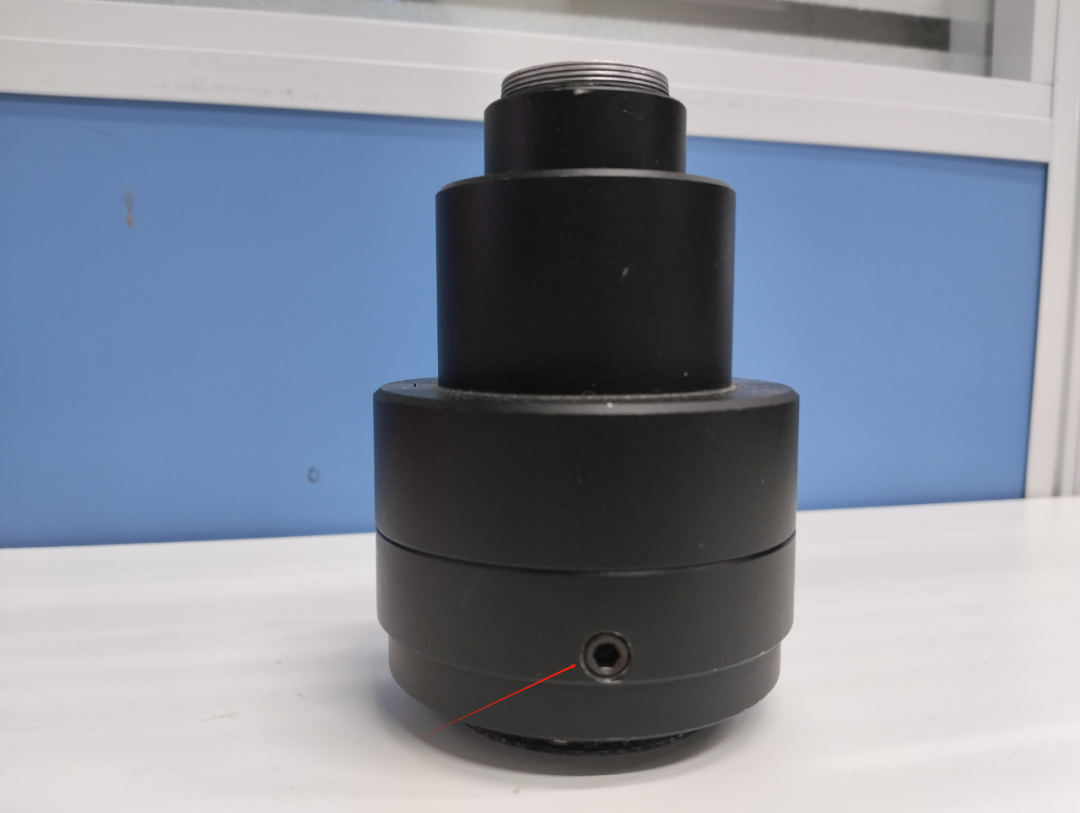

（1）定位接口處的松緊螺絲（圖1）；
（2）使用3.0mm內六角螺絲刀擰松該螺絲；
（3）輕微旋轉接口上部，觀察圖像直至清晰度最佳；
（4）重新擰緊螺絲完成固定。
（圖1）
4、若連接的是其他倍數接口。（以TV0.5×C為例）

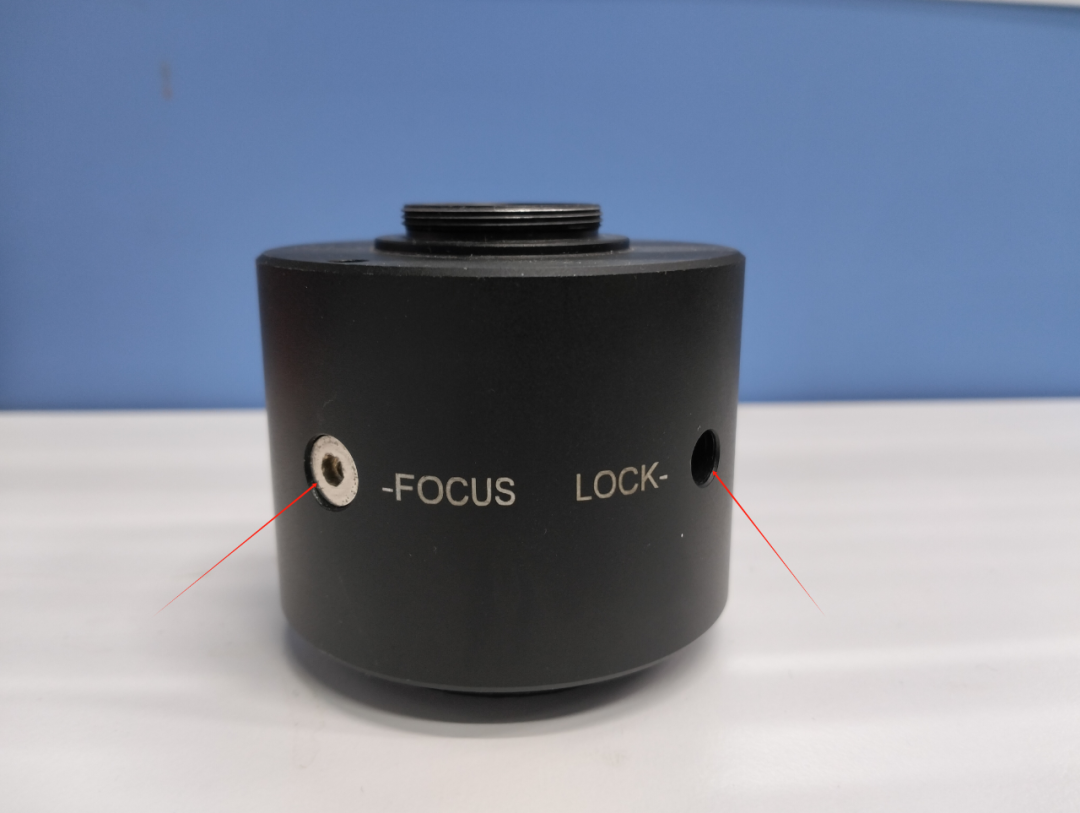

（1）接口通常配備FOCUS（調焦）與LOCK（鎖定）兩顆螺絲（圖2）；
（2）先擰松LOCK螺絲，再調節FOCUS螺絲，同時觀察圖像清晰度；
（3）圖像清晰后，緊固LOCK螺絲。
（圖2）
體視顯微鏡具備變倍功能，調節方法如下：
1、將樣品置于載物臺，目鏡屈光度調至“0”；
2、將變倍旋鈕調至最高倍數，進行對焦，使目鏡圖像達到最清晰狀態；
3、逐步調低變倍倍數，確認目鏡圖像仍保持清晰；
4、在最低倍數下切換至相機光路，若圖像模糊，參照上述接口調節方法進行同步校正；
5、調節完成后，應確保在所有倍數下相機成像均清晰。
注：體視顯微鏡需在最高倍數下完成對焦，以實現全倍率范圍內的清晰度同步。
操作前需確認顯微鏡調焦機構功能正常；
目鏡屈光度初始值應設置為“0”，適用于無近視或佩戴矯正眼鏡的用戶；
調節過程中禁止操作調焦旋鈕；
需根據接口螺絲規格選用匹配的內六角螺絲刀；
同步調節完成后，用戶可根據個人視力調整目鏡屈光度，不影響相機成像效果；
若上述方法無法實現清晰同步，可嘗試以下替代方案與排查步驟：
替代調節方案
可嘗試逆向操作流程：首先確保相機成像清晰，再調節目鏡屈光度使目視圖像清晰，亦可達到同步效果。
硬件兼容性檢查
如問題依然存在，應檢查相機接口與顯微鏡型號是否兼容，或確認相機傳感器尺寸是否與光學系統匹配。
本文所述方法適用于多數常見顯微鏡與相機組合，可有效解決目鏡與相機成像清晰度不同步的問題。如果您對這個版本有任何其他想法或需要進一步調整，或是您在實際操作中遇到困難，歡迎聯系我們的技術支持團隊獲取進一步協助。
版權聲明：文中涉及品牌及接口型號僅為示例，如有版權問題請聯系刪除。
