顯微鏡光路不均如何校正？—清晰成像的關鍵一步
發布時間：2025-12-24
訪問量：327
在生命科學研究、材料分析等精密檢測領域，顯微鏡成像質量直接影響著實驗結果的準確性和可靠性。
光路不均作為顯微鏡使用中的常見問題，會導致成像亮度不均勻、分辨率下降等問題，嚴重影響觀察效果。
本文將深入探討顯微鏡光路不均的校正方法，幫助用戶獲得更精準的成像效果。
顯微鏡光路不均的成因與影響
顯微鏡光路不均主要表現為視場中亮度分布不均勻，通常呈現中心亮、邊緣暗，或者一邊亮一邊暗的現象。
這種現象主要由照明系統失調、光學元件污染或損傷、光路對中不良等因素造成。
在科研實驗中，光路不均會導致圖像細節丟失，影響定量分析的準確性，特別是在熒光顯微鏡觀察中，可能造成假陽性或假陰性結果。
光路校正的核心方法

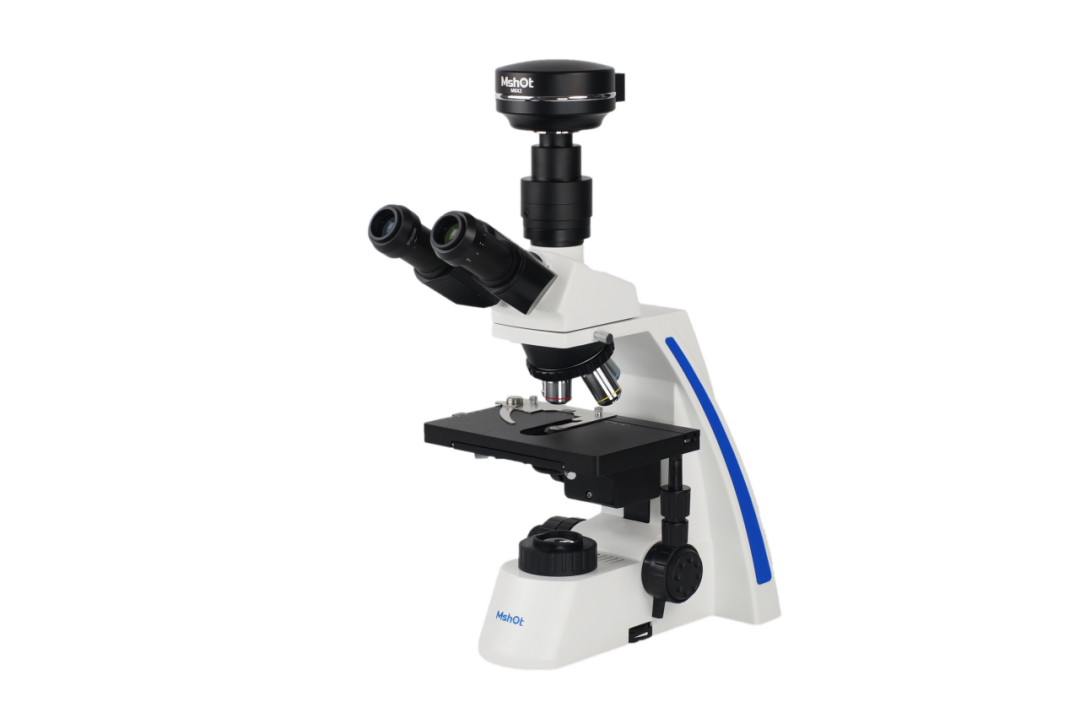

以明美光電的正置生物顯微鏡ML31為例，ML31采用科勒照明的光路設計，能夠有效解決光路不均的問題。

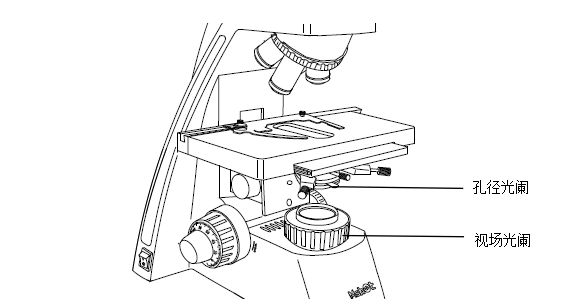

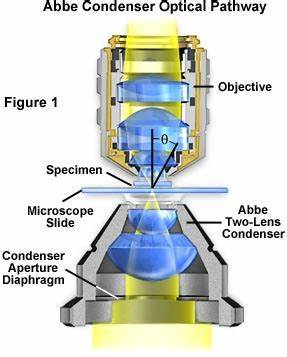

其通過調節聚光鏡高度、位置和孔徑光闌，使光源成像在物鏡的后焦平面上，可獲得均勻的照明。
光路對中調節需要依次調節光源、聚光鏡和物鏡的中心。
明美光電顯微鏡的光源及物鏡的中心在出廠時已調試好，且如無劇烈碰撞或結構損壞的情況下無需二次調節。
只需在光路不均時調節聚光鏡對中即可。
具體步驟如下：使用10倍物鏡，將視場光闌調到最小，調節載物臺高度聚光鏡高度使光闌邊緣清晰，鏡下可見呈多邊形的光斑。

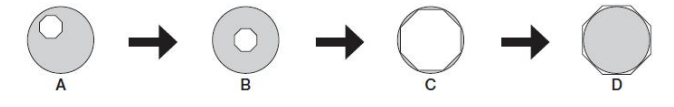

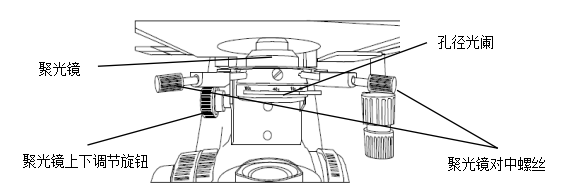

若光板未在視野正中心，如下圖3中圖A所示，則調節聚光鏡對中螺絲（圖2）使光斑居中，如下圖3中圖B所示。
調大視場光闌，若正多邊形光斑可完全內切于目鏡視野邊緣，則光路已調好，如下圖3中圖C所示；將視場光闌調到最大即可，如下圖3中圖D所示。
圖1
圖2
圖3
定期清潔光學元件也至關重要。清潔透鏡時，用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。
一般情況下按如下圖4所示的方向由內向擦拭鏡片表面較易擦拭干凈。
圖4
預防措施
1、定期校準：制定顯微鏡的定期校準計劃，按照設備說明書的要求，定期對光路、探測器等關鍵部件進行校準和維護，確保顯微鏡始終處于良好的工作狀態。
2、正確操作：操作人員應接受專業的培訓，熟悉顯微鏡的結構和操作流程，避免因誤操作導致光路不均或其他問題。在使用過程中，注意輕拿輕放，避免碰撞和劇烈震動。
3、環境控制：保持顯微鏡使用環境的穩定，避免溫度、濕度的急劇變化和強光直射，這些因素可能影響光學元件的性能和光源的穩定性。
精準的顯微鏡成像是科研工作的重要基礎。通過掌握正確的光路校正方法，結合專業維護服務，可顯著提升顯微鏡性能，為科學研究提供可靠保障。
建議用戶建立規范的顯微鏡使用和維護制度，定期進行光路校正，確保設備始終處于最佳工作狀態。
