體視顯微鏡下的微光像增強器熒光屏亮點檢測

微光像增強器（Low Light Level Image Intensifier），又稱作微光像管（Low Light Level Image Tube），是決定微光夜視儀整體性能與產品成本的核心器件，明美用體視顯微鏡研發了一套微光像增強器熒光屏亮點檢測系統。

我們平常說的微光夜視系統包括光學成像鏡頭組（物鏡與目鏡）、微光像增強器、后置處理系統，其中核心的微光像增強器（像管）主要由光陰、MCP、熒光屏組成，而熒光屏的好壞是判定像管合格與否的重要標準。通常情況下，我們可以通過觀察像管的熒光屏疵點來評價像管熒光屏品質的好壞，熒光屏上明顯區別于背景的亮點或暗點即為熒光屏疵點。像管光電陰的不感光點、微通道板的死點、熒光屏的暗點、離子斑點和未發光點等都會導致在熒光屏上產生疵點。在美國軍用夜視儀規范中規定：與周圍背景的亮度差別在30%及以上的點均為疵點，在像管熒光屏上的中間圓區、中間圓環區、邊緣圓環區的指定大小范圍內疵點的數目不超過限定值的像管才為合格像管。

目前常用的熒光屏疵點檢測方法是人眼通過顯微鏡直接觀察，但是這種方法存在工作強度大的缺點。因此我們用明美MZ62體視顯微鏡搭配背照式sCMOS科研相機MSH20，研發了一套簡易的微光像增強器熒光屏疵點檢測系統。

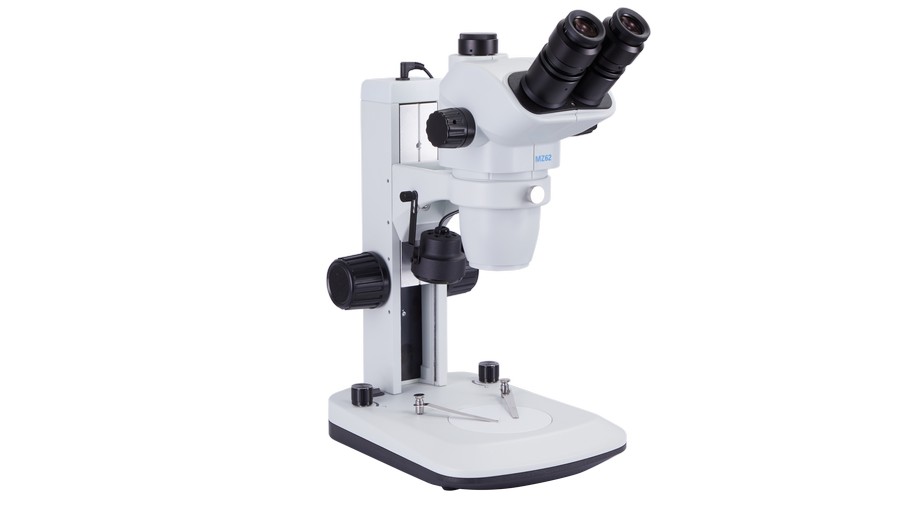

體視顯微鏡MZ62

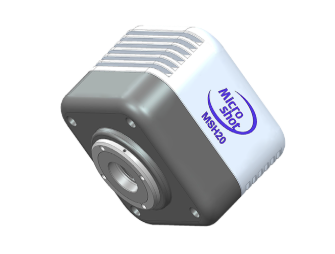

高靈敏度黑白科研相機MSH20

MZ62體視顯微鏡采用超薄型透反射式LED光源，照明均勻，長壽耐用，標準1X物鏡有效工作距離達到105mm，操作空間靈活 ；搭配的高靈敏度黑白科研相機MSH20，不僅有95%QE的高量子效率，更快的輸出幀率和優異的信噪比，還有諸如2"大靶面，200-1300nm寬光譜響應、高靈敏度和大動態范圍，帶來好的微光成像效果。

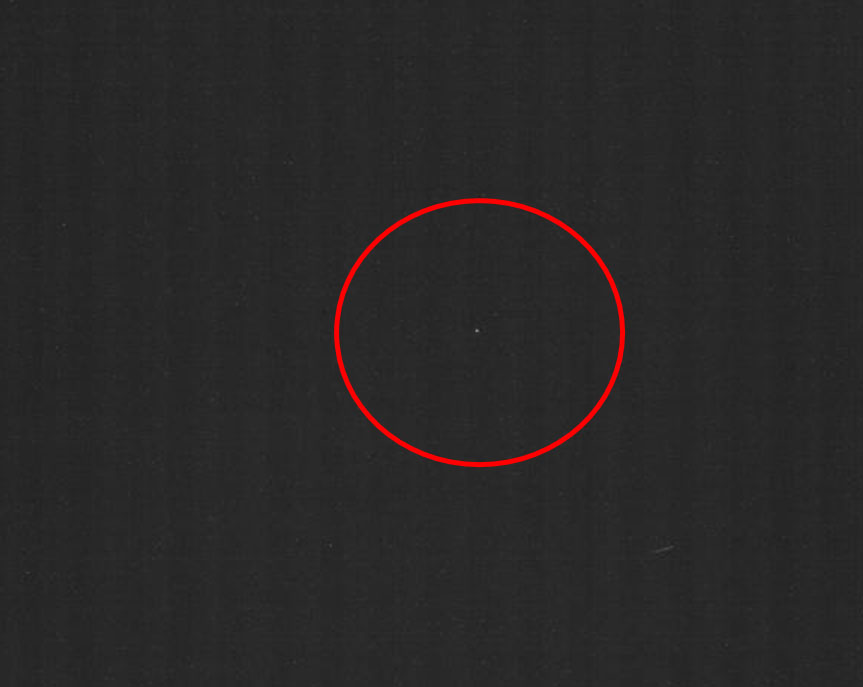

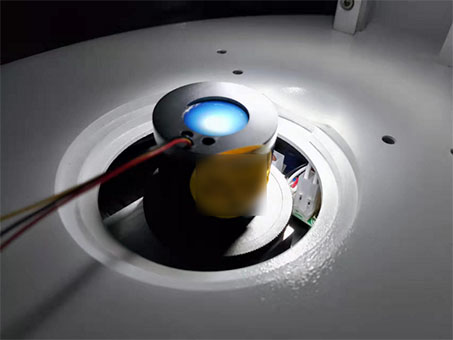

在進行檢測前先確保整個檢測環境是暗室條件，然后采用兩節5號干電池給像管進行供電，并將像管置于黑色樣品板上，然后打開體視鏡自帶的白光，切換至小倍數（可以在相機端觀察圓形熒光屏的整個視野）進行調焦，對上熒光屏焦面后，再把白光關掉，接下來還需要調試相機的曝光值與增益值才能觀察到熒光屏的亮點，確定好曝光值與增益值后，我們還需要對相機進行彩點校正（避免噪點干擾）再進行拍照，我們獲得的像管熒光屏亮點圖如下。

在獲得熒光屏亮點圖像后，我們可以通過測量疵點的尺寸與數目，對比國家標準的限定值來判斷該熒光屏是否合格。后續還可以從軟件中得到每個像素點的灰度值，然后通過雙峰閥值法得到灰度閥值從而對圖像進行二值化，自動測量等一系列的操作，形成一套完整的微光像增強器熒光屏疵點檢測系統。
