光學顯微鏡是為了使肉眼看不清楚的標本影像，經過一種裝置，使肉眼能夠觀察到該標本組織形態和其間的結構。當前廣泛應用在各種微小物體的觀察、測定、分析、分類、鑒定等。在波長范圍上也不限於可見光波段(380-780nm )用眼睛觀察、顯微、攝影檢測器放大。

顯微鏡相機拍攝的真實視野到底有多大？受哪些因素影響？

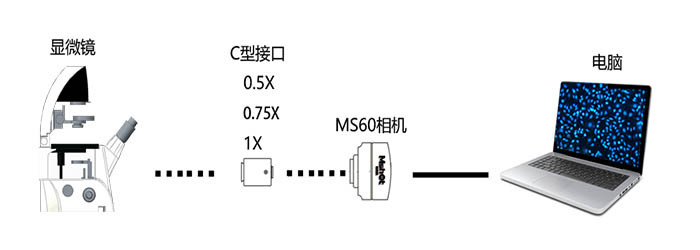

接口

C接口不僅起到連接作用，而且對顯微成像的好壞具有重要作用。由于光學成像是一個很復雜的過程，數碼接口對光的補償、透過率、色散、平衡、強弱等都有很大的影響，對圖像的矯正、補償都起了很大的作用。

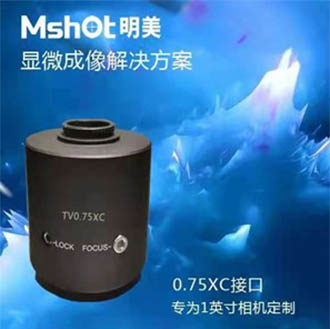

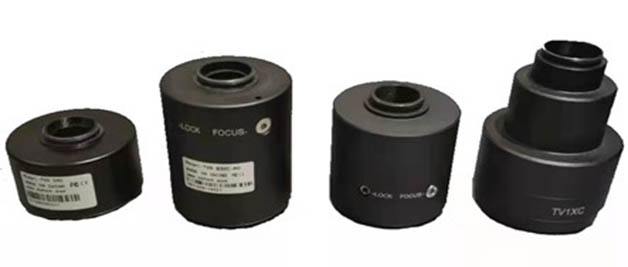

顯微鏡的C型接口除了常見的1X、0.35X、0.5X、0.63X之外，還有專為1英寸靶面的顯微鏡相機而設計研發的TV0.75XC。使用創新的工藝的光學技術制作而成的顯微鏡相機接口-TV0.75XC，可以使相機連接到顯微鏡的三目接口上,得到高分辯率的明場、暗場、相差、偏光、微分干涉和清晰的圖象。無光暈、場曲控制良好。

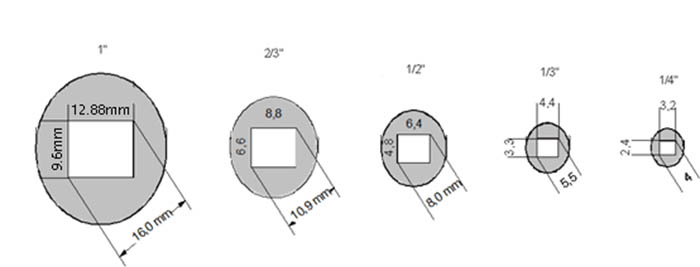

芯片尺寸表

芯片的長和寬=分辨率的長和寬*像元尺寸

一般來說：

1英寸—靶面尺寸為寬12.7*高9.6，對角16

2/3英寸—靶面尺寸為寬8.8m*高6.6，對角線11

1/2英寸—靶面尺寸為寬6.4*高4.8，對角線8

1/3英寸—靶面尺寸為寬4.8*高3.6，對角線6

1/4英寸—靶面尺寸為寬3.2*高2.4，對角線4

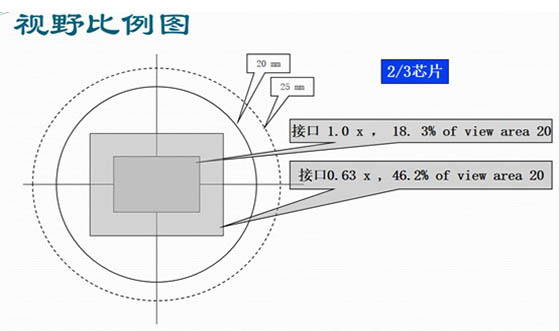

視野比例圖

舉例：明美研究級熒光顯微鏡MF43-N，4X物鏡下，使用科研級顯微鏡相機MS23，0.75X專用C接口，相機像元尺寸5.86*5.86um，分辨率1920*1200，那么，顯微鏡相機拍攝的照片，

計算：真實視野的大小就是真實視野的長和寬

真實視野的長和寬(L*M)=芯片視野的長和寬/接口倍數/物鏡倍數

芯片的長和寬=分辨率的長和寬*像元尺寸

代入數據，計算如下

L=5.86*1920/0.75/4um=3750um=3.75mm

M=5.86*1200/0.75/4um=2344um=2.34mm

這就是相機拍攝的真實視野的大小，可見，C接口倍數越低，拍攝真實視野越大，相機芯片越大，拍攝真實視野越大。

另外，顯微鏡的視野是圓，芯片是方的，所以，能拍攝的大的視野，就是圓里面大的正方形。還是舉例，20mm的圓，外圍的方的邊長是20/2*1.414=14.14，20mm的圓的面積是314，14.14的方的面積是200，面積只有原來的63.7%，小了非常多，這也是沒辦法的。
